毯是采用特別強(qiáng)化針刺工藝而成的纖維毯，該工藝不含任何結(jié)合劑或其他成分，經(jīng)強(qiáng)化針刺工藝相應(yīng)提高了纖維的交織程度和毯的抗分層性能，在不影響其柔性的同時(shí)又使其具備良好的抗拉強(qiáng)度。安裝方法簡(jiǎn)便，大大加快了爐襯施工速度。除了氫氟酸、磷酸 和強(qiáng)堿外，產(chǎn)品不受其它大多數(shù)化學(xué)物質(zhì)的侵蝕。
產(chǎn)品特性
低導(dǎo)熱系數(shù)
便于加工、安裝
低熱容量
良好的吸音性能
優(yōu)良的化學(xué)穩(wěn)定性
抗氣流沖刷
抗熱震、耐腐蝕
纖維彈性好，高溫收縮小
產(chǎn)品應(yīng)用
主要用作模塊的原料，毯經(jīng)折疊壓縮后制成折疊模塊M.
冶金機(jī)械：加熱爐，熱處理爐，鋼包保溫蓋
石油化工：轉(zhuǎn)化爐，常減壓爐，裂解爐，煙道
陶瓷電瓷：輥道窯，梭式窯，隧道窯
其他：各類(lèi)工業(yè)爐，以及熱風(fēng)管道，高溫設(shè)備高溫窯爐內(nèi)襯等。
理化數(shù)據(jù)
| 型 號(hào) | K-1000 | K-1260 | K-1420 | K-1600 | |
| 分類(lèi)溫度 ( o C) | 1000 | 1260 | 1420 | 1600 | |
| 容 重 kg/m 3 ) | 128 | 96-128 | 96-128 | 128 | |
| 抗拉強(qiáng)度 (MPa) | 0.04 | 0.04 | 0.04 | 0.04 | |
| 重?zé)€(xiàn)收縮 (%) | ～ 2 (800 o C × 24hr) | ～ 2 (1000 o C × 24hr) | ～ 2 (1200 o C × 24hr) | ～ 0.5 (1500 o C × 24hr) | |
| 化 學(xué) 組 成 % | Al 2 O 3 | 41.5 | 47.1 | 35 | 72 |
| SiO 2 +Al 2 O 3 | 96 | 99 | 85 | 99.2 | |
| Fe 2 O 3 | <1.0 | 0.2 | 0.2 | 0.1 | |
| ZrO 2 | / | / | 14.5 | / | |

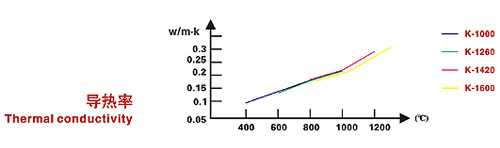

導(dǎo)熱率
